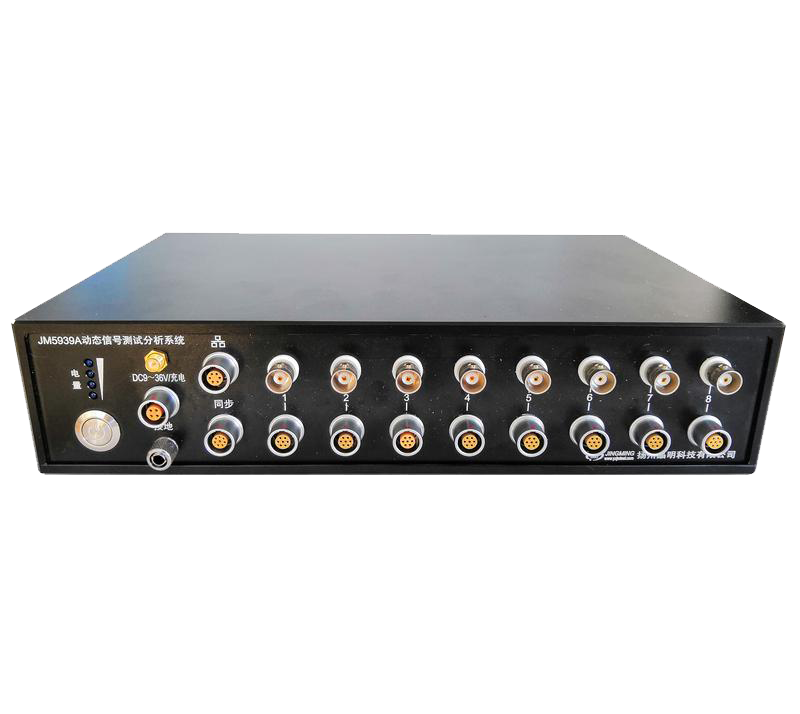

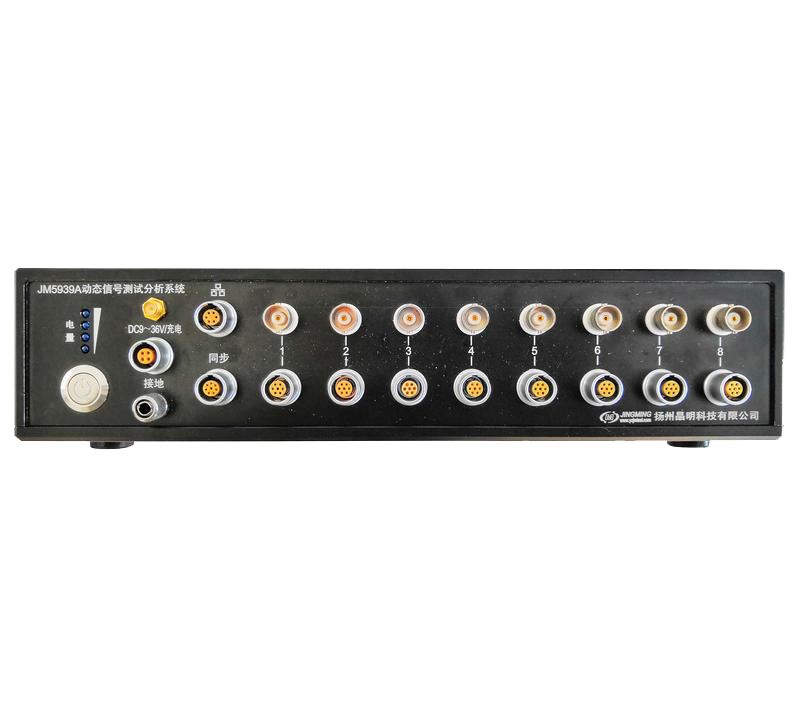

JM5939A動態信號測試分析系統

公司為用戶提供傳感器、信號源、功率放大器、激振器、信號調理及數據采集分析等全套測試分析設備，并可根據客戶實際需求進行產品研發、定制等服務，是業內產品和服務較齊全的廠家之一，為客戶提供“一站式”生產、研發、服務的完整解決方案。作為一家技術型生產企業，公司擁有一批的技術研發團隊，并且每年在研發領域投入了大量的資金，以保證為客戶提供高品質的產品和系統解決方案。公司始終關注國內外無線測控新技術和新發展，是國內較早運用ZigBee通訊協議推出無線遙測系統的廠家之一。我們的無線應變、無線振動、無線振弦等系列產品，具有體積小巧、傳輸距離遠、安裝方便、供電靈活、采集同步、同區域互不干擾、軟件、使用便捷等應用特點，長期以來深受用戶喜愛和信賴。

定制咨詢+

咨詢服務熱線：

400-658-2198

產品詳情

一、概述

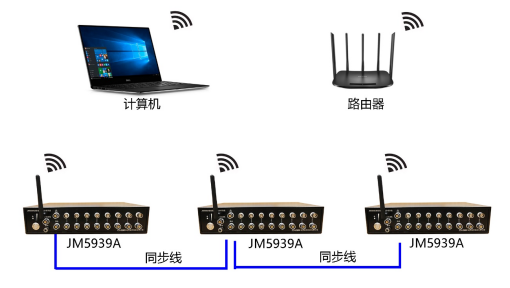

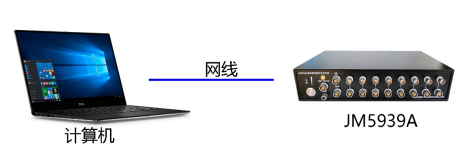

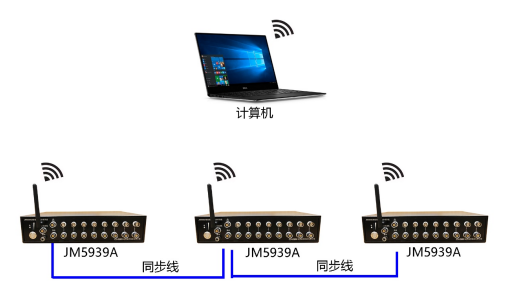

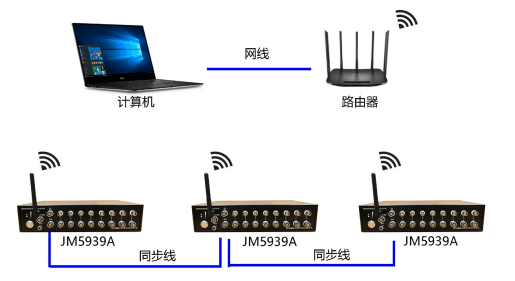

JM5939A是一款高性能集信號調理及數據采集分析的堅固型多功能動態信號測試分析系統。系統采用WiFi網絡和LAN與計算機進行通訊，完成信號的調理和數據的采集。單臺設備支持8CH，系統多支持8臺設備同時工作，系統支持通過同步器實現同步工作。每通道內置獨立的24bit ADC，保證每通道以不低于1kHz的采樣率同步采樣，這一性能使系統既適用于一般的信號采集應用，也適用于較高要求的如模態測試等試驗場合。

系統主機將外接前置器內置了，增加了抗混濾波器，抗混濾波器可選配。系統可配接應變、電荷、4～20mA、電壓、IEPE等多種傳感器，適應現場測試需求的多樣性。

二、應用范圍

?汽車工業、機械工程、軌道交通、船舶工業、兵器工業等領域結構動力學性能等測試；

?集成度高，適用于在強振、寬溫、高濕等極限環境下進行測試和檢測工作

三、系統特點

? 內置多功能適調器，可完成應力應變、電壓及IEPE等信號的測試

?采集頻率4kHz/CH，WiFi或以太網實時傳輸數據

?每通道獨立電壓放大器，24位A/D轉換器，低通濾波器，消除通道間串?dāng)_影響，提高系統的抗干擾能力

?進口雷莫接插件：輸入接插件采用進口接插件，大大提高了信號輸入的可靠性，操作也十分方便內置智能化管理可充鋰電池供電或者外部電源供電

?準確的采樣速率：先進的數字頻率合成技術產生高精度、高穩定度的采樣脈沖，保證了多通道采樣速率的同步性、準確性和穩定性

?具備100g抗沖擊、-20℃～+60℃工作溫度范圍、IP65防護等級

?系統采用模塊化設計，具有較高的可靠性及可維護性
