一、概述

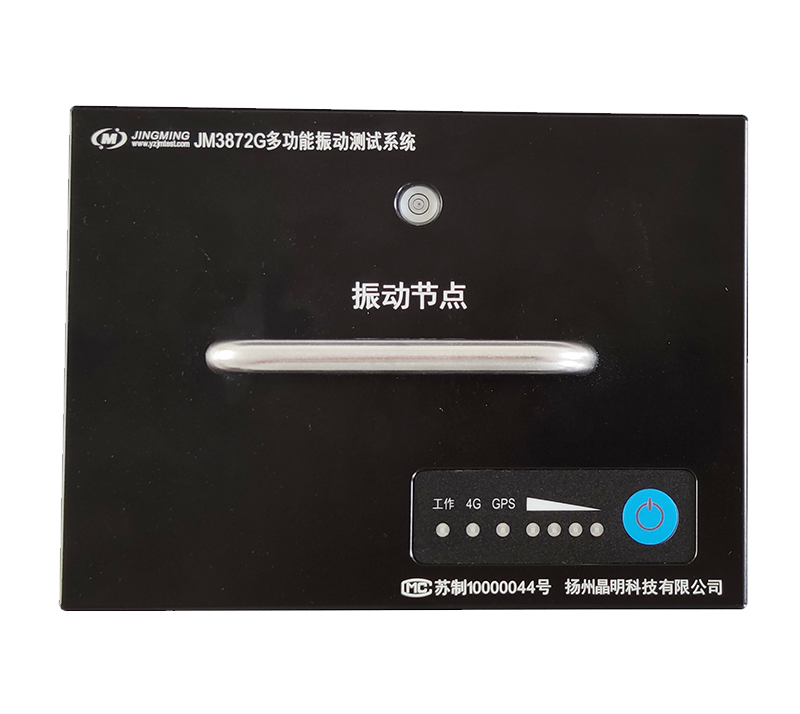

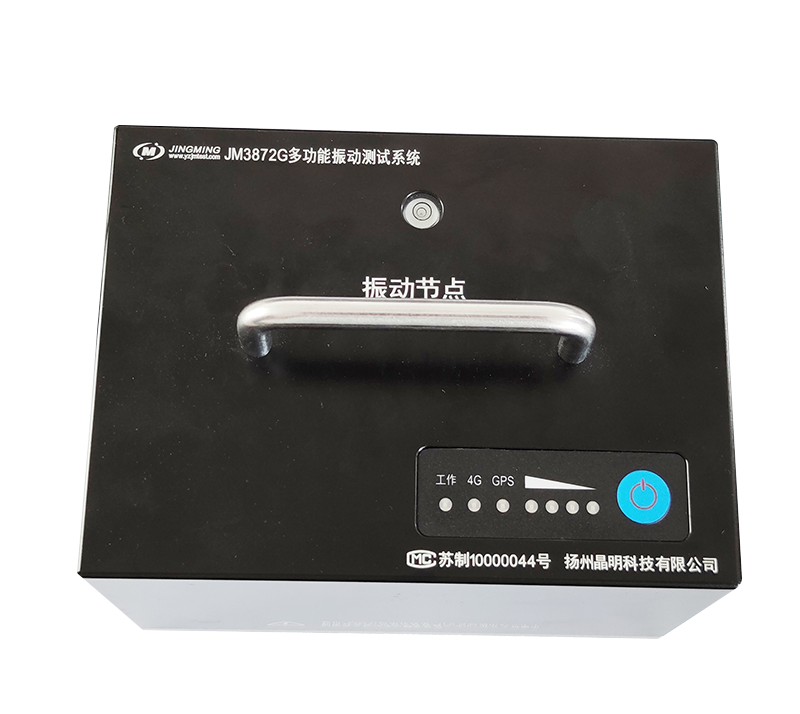

JM3872G/JM3873G/JM3874G多功能振動測試系統是一套建筑橋梁動載、模態測試分析系統，利用4G遠程無線傳輸數據，廣泛應用于橋梁、大型建筑及大型機械設備等不易實現人工激勵的結構的實驗模態分析。

二、應用范圍

?橋梁、大型建筑及大型鋼桁架結構等的不測力法實驗模態分析

?配合模態分析軟件，方便、準確的獲得各種橋梁及大型建筑的振型、固有頻率、阻尼比等數據

三、系統特點

?每臺內置一個991B（941B可選）單向拾振器（垂直、水平選一），此拾振器克服了傳統傳感器運輸時抗沖擊差、使用前需要調零的缺點。另外擴1路外接通道，可接拾振器或電壓信號

?體積小巧，方便攜帶，直接安裝于測點附近

?內嵌一次硬件積分電路，可直接實現位移的測量，能夠?qū)崿F(xiàn)超低頻（低至 0.072Hz）大位移（1000mm）振動測量

?內置1GB FLASH，支持在線、離線測試

?通訊方式為4G+總線，4G傳輸不受距離限/制

?GPS自身精確定位和精確授時，實現多臺無線同步

?自帶水平儀，方便調節水平

?系統可設置固定參考通道，在平穩振動時移動其他采集器，多次采集數據，不增加硬件投入，就可達到實驗要求的任意多測點數

?全電子化、程控化設計、直觀的工作狀態指示

?內置大容量可充電鋰電池，可連續工作24小時以上

?專/業的無線配置及采集分析軟件

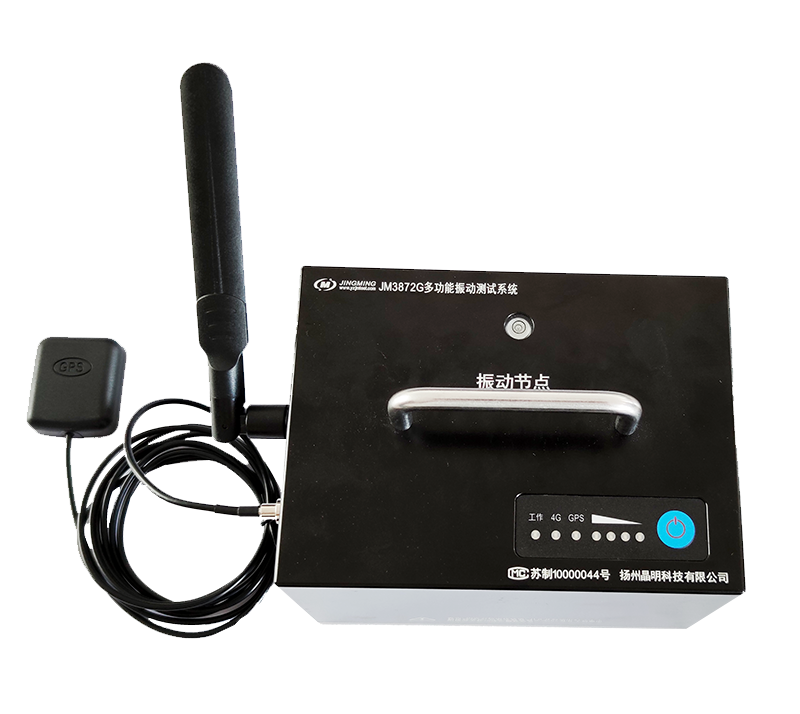

四、系統組成

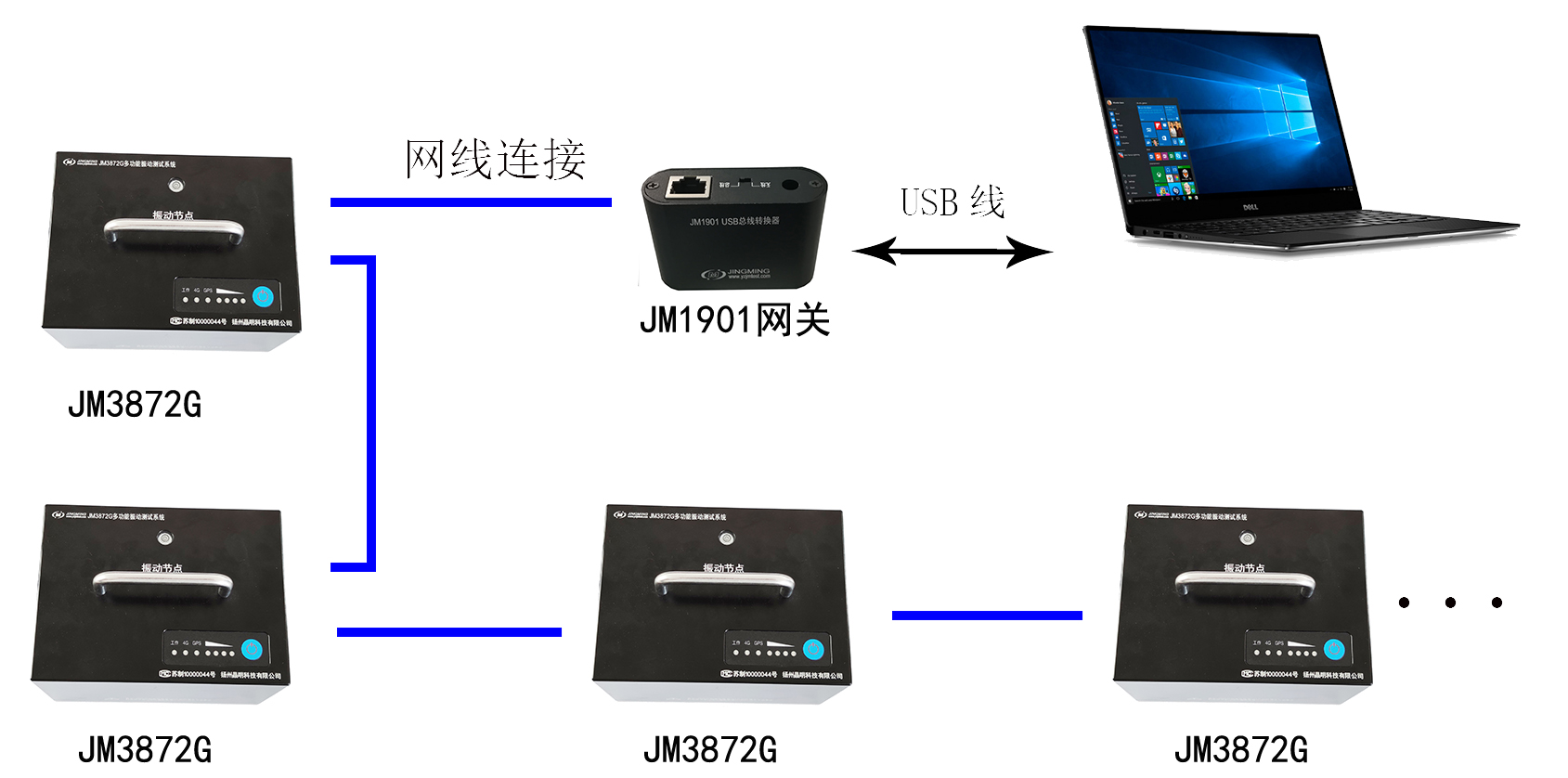

總線連接示意圖

4G遠程連接示意圖

五、主要性能指標

1.通道數：2（1路內置拾振器+1路外接電壓通道）;3（2路內置拾振器+1路外接電壓通道）;3（3路內置拾振器+兩個水平一個垂直）

2.工作電源：內置可充電鋰離子電池

3.電池容量：11.1V/5AH采集

4.可邊充電邊工作

5.內置拾振器

量程：加速度、小速度、中速度、大速度可軟件程控

通道序號： CH1:Z向；CH2:外接電壓

6.信號耦合方式：DC 或AC，程控設置；AC頻率下限0.03Hz

7.增益分擋：*1、*3、*10、*30、*100、*300、*1000、*3000，每通道獨立設置

8.頻率示值和分辨率誤差：<0.01%

9.增益精度：±0.3%

10.量程：±5Vp

11.積分：每通道獨立設置

精度：±3%

頻率范圍：0.07～100Hz

12.濾波器：

衰減率：-12dB/oct

分擋：10、30、100、300Hz 每通道獨立設置

13.輸入阻抗：>1MΩ

14.AD位數：24bits

15.采樣模式：過采樣模式

16.采樣速率：高1024Hz/CH，多擋可設置

17.采樣方式：每通道獨立ADC并行同步采集

18.工作模式：在線或離線

19.內置存儲器容量：1GB

20.離線測試數據存儲形式：文件

21.離線測量文件數：512max

22.尺寸（長*寬*高mm）：160*118*109

23.重量：3.9Kg

24.功耗：0.5W

25.4G+總線+ZigBee(選配）傳輸，4G傳輸不受距離

26.總線（選配）

總線類型： RS422

接口類型：網口

傳輸距離：500米（節點之間），具有總線驅動功能
