一、概述

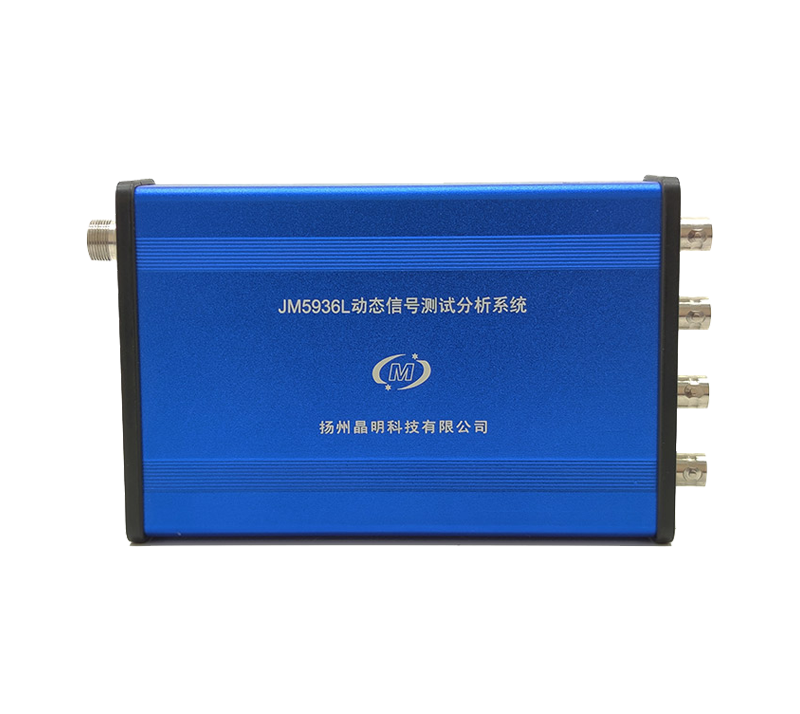

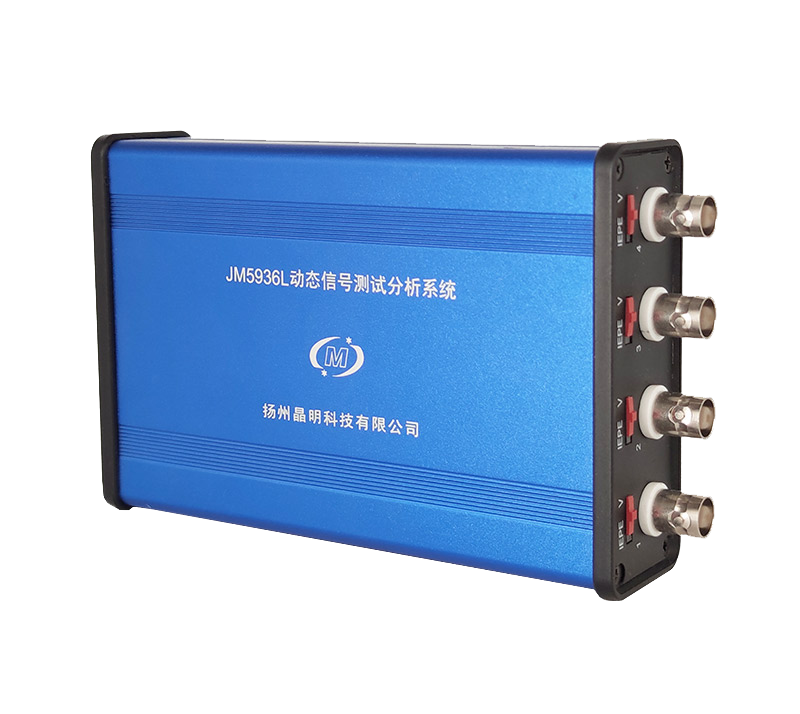

JM5936L動態信號測試分析系統4CH/臺，采樣率100kHz/CH，每個通道兼容電壓和IEPE輸入，配接JM5890 Q-IEPE轉換器支持電荷型傳感器接入。配接JM3860應變調理器構成動態應變測試分析系統。外接直流供電，體積小巧，攜帶方便。所有通道同步并行采集，軟件實時顯示，進行現場實驗時只要帶筆記本電腦配合實驗，廣泛應用于測點少的應用場合。

采用過采樣技術，簡化了系統的設計，同時提升了系統的性能，數字抗混濾波器采用線性相位濾波器，43%Fs帶內波動優于±0.05dB，具有極/佳的幅頻和相頻響應特性。

每個通道具有程控增益及濾波器的功能，系統能兼容各種量程的傳感器。

二、應用范圍

?部件級結構的錘擊法模態實驗

?研究院、高校、企業的實驗室進行科研實驗

?土木工程、電子電器、汽車工業、機械工程、軌道交通、船舶工業、兵器工業等領域結構力學性能、動力學性能等測試，適用于碰撞試驗、爆炸試驗、飛行試驗、噪聲試驗等高動態范圍要求的試驗

三、系統特點

?體積小巧，方便攜帶

?內置多功能適調器，可完成電壓及IEPE等信號的測試，支持轉速測試

?配接JM5890 Q-IEPE轉換器支持電荷型傳感器接入，外接JM3860應變放大器，可完成應力應變測試

?千兆以太網通訊，與計算機實時通訊可長時間實時、無間斷記錄多通道信號，所有通道并行同步工作，高連續采樣速率可達100kHz/通道

?每臺計算機可控制多通道以上同步并行采樣，滿足多通道、高精度、高速動態信號的測量需求

?準確的采樣速率：先進的數字頻率合成技術產生高精度、高穩定度的采樣脈沖，保證了多通道采樣速率的同步性、準確性和穩定性

?每通道獨立設置測量內容，通道間完全隔離，不會產生干擾

?每通道獨立電壓放大器，24位A/D轉換器，低通濾波器，消除通道間串擾影響，提高系統的抗干擾能力

?系統采用模塊化設計，具有較高的可靠性及可維護性

?全電子化、程控化設計

?極高的交、直流精度和極/佳的交流幅頻特性

四、系統組成

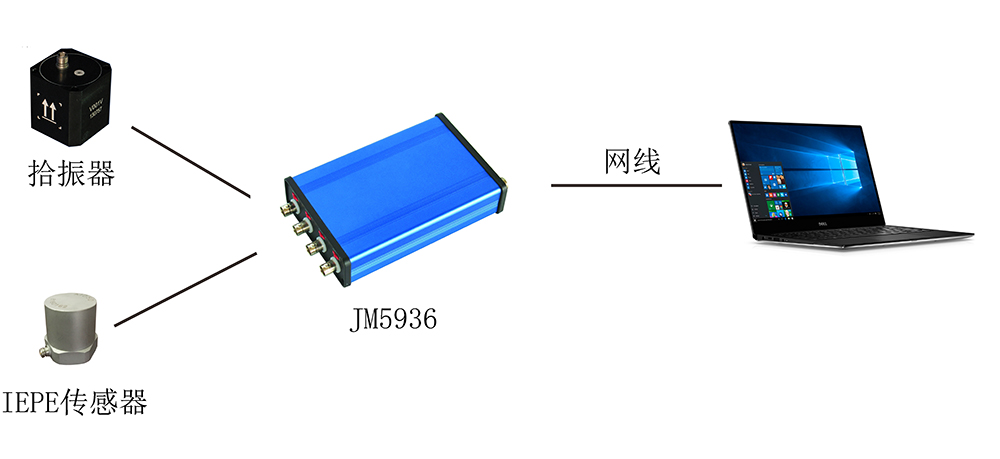

系統連接示意圖

五、主要性能指標

1.通道數：4路模擬信號+1路轉速信號

2.AD位數：24 bits

3.采樣速率：高100kHz/CH，多檔可設置

4.精度：優于0.3%

5.動態范圍：不低于100dB

6.數據接口：網口

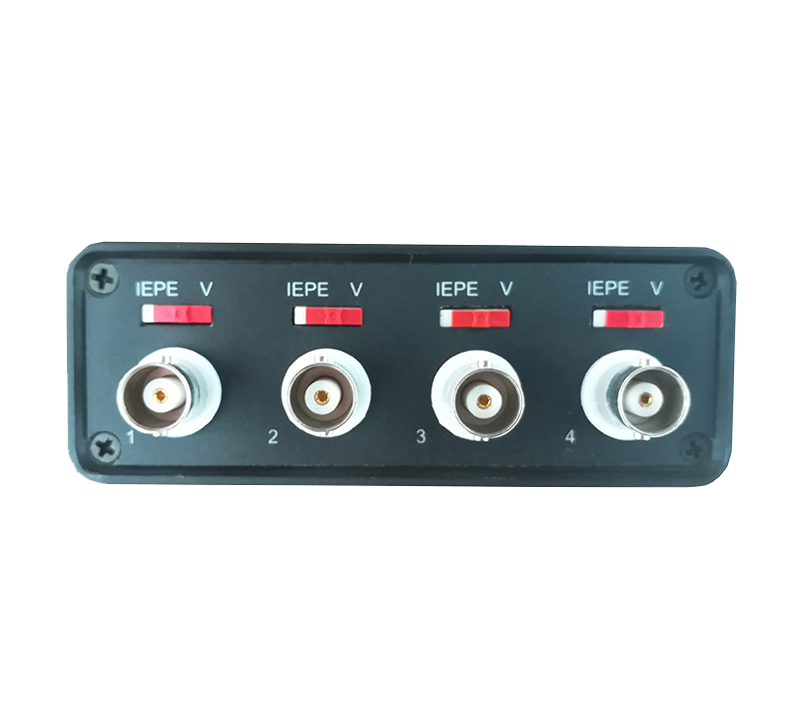

7.輸入信號類型：DCV、IEPE可設置

8.輸入信號接口：BNC

9.程控增益：*1、*3、*10、*30、*100、*300、*1000軟件可設置

10.輸入電壓范圍：±10V

11.IEPE供電：20V/4mA

12.濾波器截頻：800Hz、4kHz、20kHz、pass四擋可設置

13.濾波器類型：二階巴特沃斯濾波器，-12dB/oct

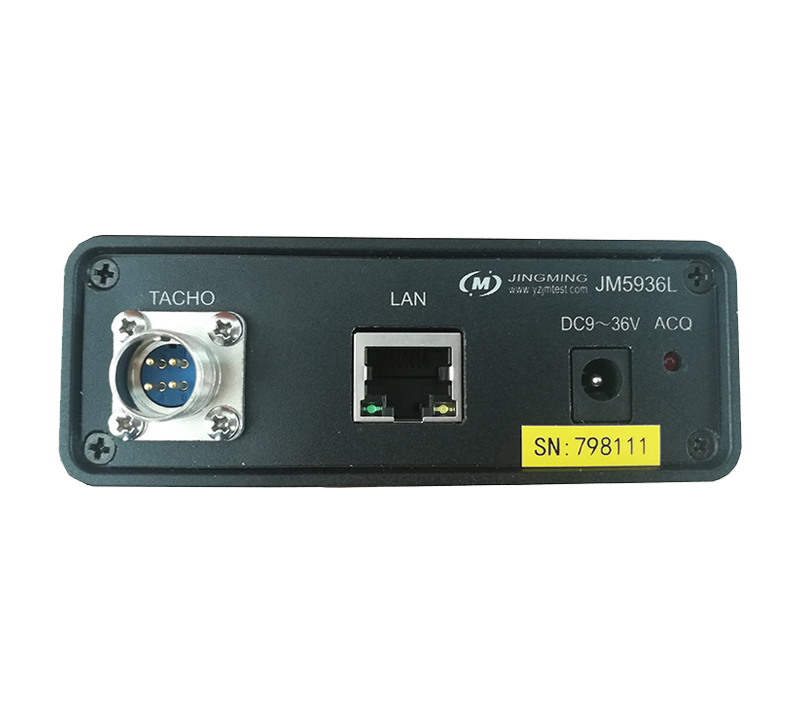

14.轉速通道

管腳定義：PIN1：信號正端

PIN2：電源正端，20Vdc（可定制5V）

PIN3：信號負端

PIN4: 電源負端

15.采樣觸發方式：手動觸發、定時觸發、內觸發（信號觸發）、

16.采樣長度：取決于設置或硬盤容量

17.自動識別所配調理單元，并完成相關調理控制功能

18.采用過采樣技術，大大降低了對前置濾波器的要求，提升了系統的可靠性及精度，在45%采樣率以下平坦度優于0.02dB，55%以上衰減率大于100dB

19.配套功能完善的采集控制軟件

20.供電：外接直流電源

21.工作溫度范圍：-20℃~70℃

22.外接直流電源

電壓范圍：DC9-36V

極性：內+、外-

23.功耗：19V/0.25A

24.外形尺寸：150(L)*99(W)*36(H)，不含插座
