一、概述

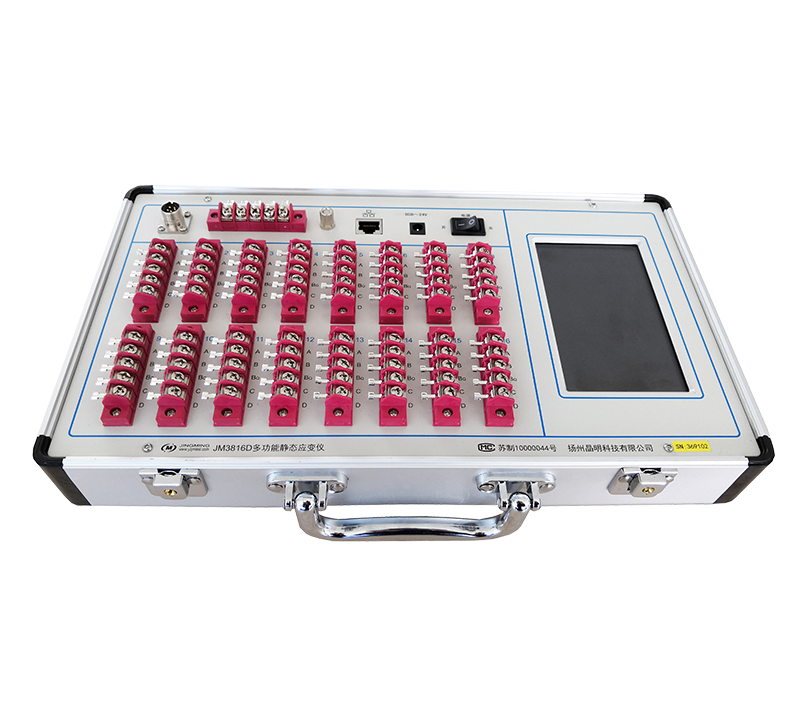

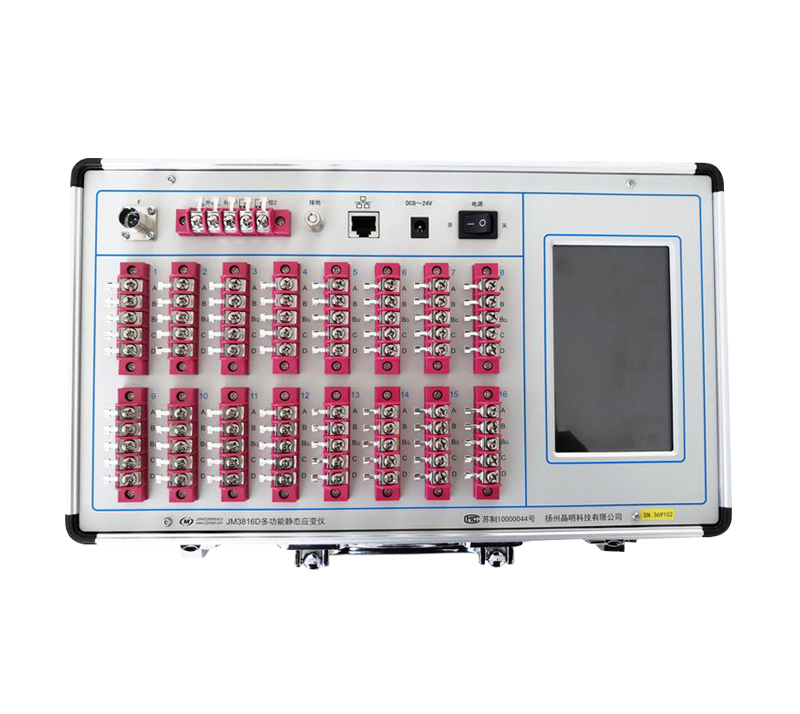

JM3816D是一款帶液晶觸摸屏顯示的多功能靜態應變測試系統， 每臺儀器16應變+1力測量通道。每個測量通道都可以測力、位移或應變應力，測量時通過液晶觸摸屏或電腦軟件實現采樣控制和數據分析等功能。廣泛用于各大高校、各行業研究院所、工程檢測現場和產品研發過程的靜態結構性能測試。

二、應用范圍

?高校實驗室教學實驗（土木工程等力學專/業）

?工程試驗現場（混凝土或鋼結構的靜載強度試驗）

三、系統特點

?配合各種橋式傳感器，實現力、荷重、位移等物理量的測量

?高度集成：模塊化設計的硬件，每個模塊16通道機箱形式

?每一測點獨立組橋，支持全橋、半橋、三線制1/4橋（120Ω或350Ω定制）和1/4橋（公共補償）

?多測點設備具雙補償片設計，而且可自由配置，適應多種試件或溫度場要求

?便捷式液晶觸摸屏操作5寸屏，實現參數設置、數據存儲（內置大容量存儲卡）和顯示

?高可靠性接線端子

?定點、掃描等多種測量功能

?內置存儲容量2G，方便工程測試，數據回收到電腦后可使用電腦軟件進行分析和數據處理

?支持單機液晶觸摸屏、以太網傳輸數據至計算機

四、系統組成

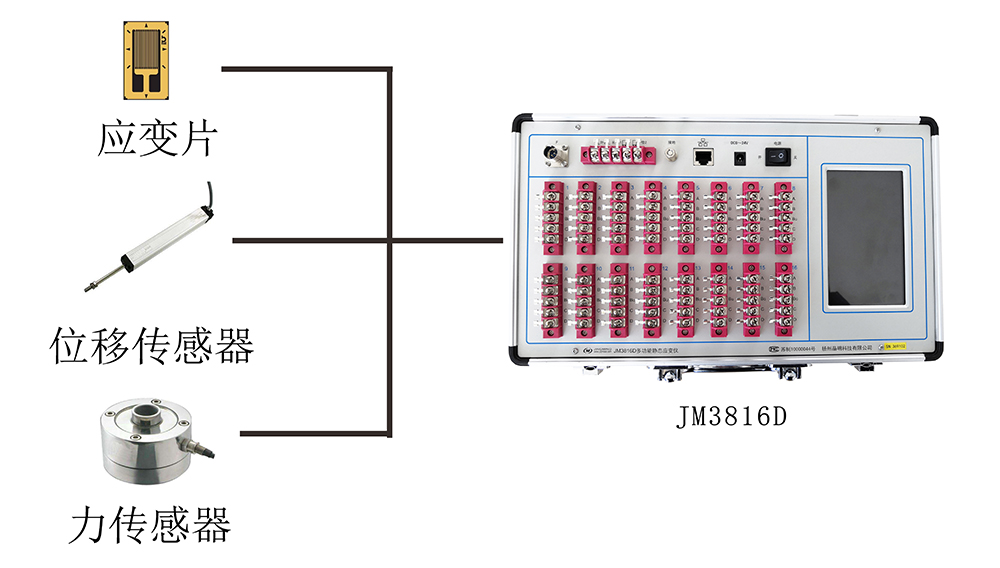

儀器與多種傳感器連接

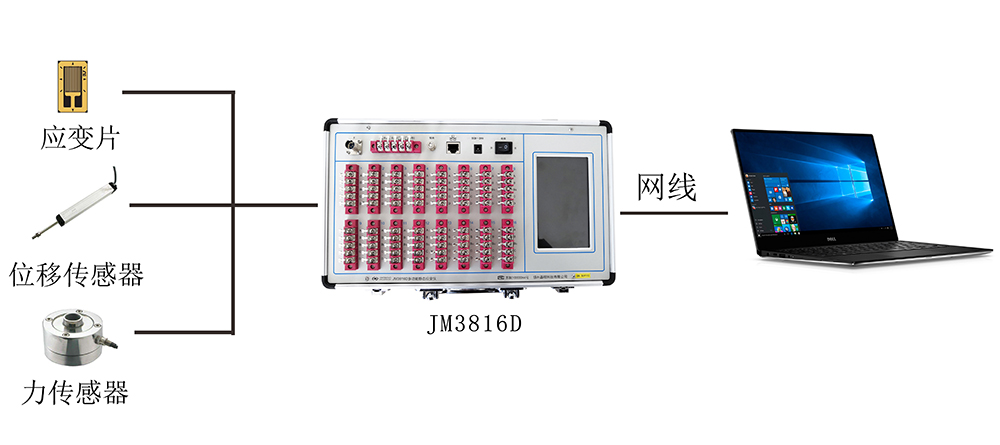

單臺儀器與計算機以太網連接

五、主要性能指標

1.（測點數：16（應變測點）+1（力測點）

2.補償點數：補償一和補償二

3.量程：0 ～±19999με

4.采集頻率：1Hz

5.分辨率：0.5με

6.測量誤差：±0.3% FS±0.5με

7.供橋電壓：DC2V

8.平衡方式：初讀數法

9.AD位數：24位

10.平衡范圍：0 ～±19999με

11.橋路形式：全橋、半橋、三線制1/4橋（120Ω或350Ω定制）和1/4橋（公共補償）

12.應變片阻值：50 ～ 10000Ω

13.應變片靈敏度系數：可手動設置

14.觸摸屏尺寸：5寸屏

15.穩定性：溫漂<1με/℃;時漂<1με/4h

16.支持單機、以太網聯機（選配）、多臺組網測量方式（選配）

17.有線接口：方便制作的RJ45接口

18.內置2G FLASH，方便工程測試

19.通訊方式：與計算機通訊采用以太網接口

20.電源：外接DC8-24V

21.功耗：待機4.0W，空載4.5W，滿載4.8W

外形尺寸：347（mm）*209（mm）*72（mm）
