應用
■ 測定薄壁圓筒在彎扭組合變形下指定點上的主應力大小和主方向;
■ 測定薄壁圓筒在彎扭組合變形下的彎矩和扭矩;
■ 學習布片原則,應變成分分析和組橋方法等
產品描述

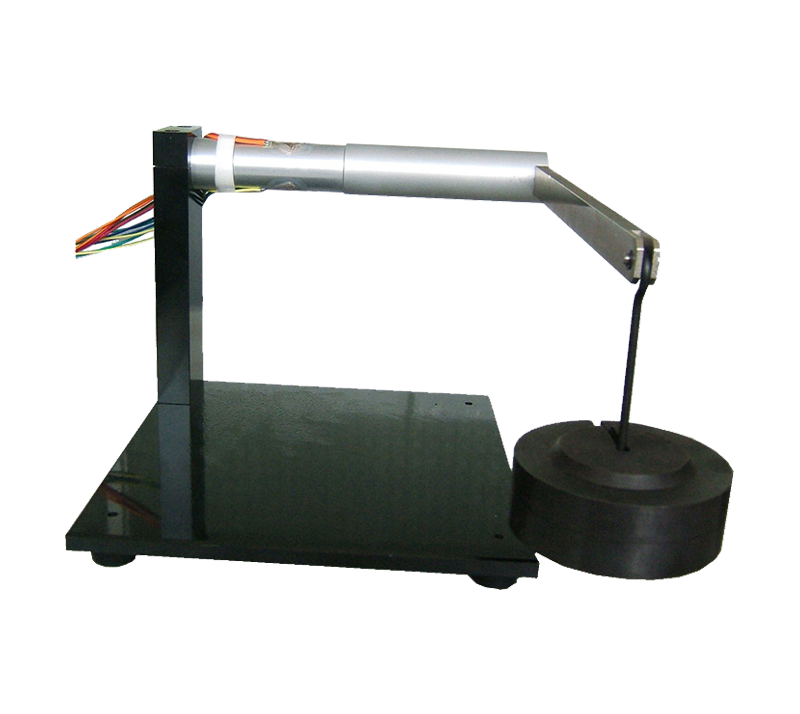

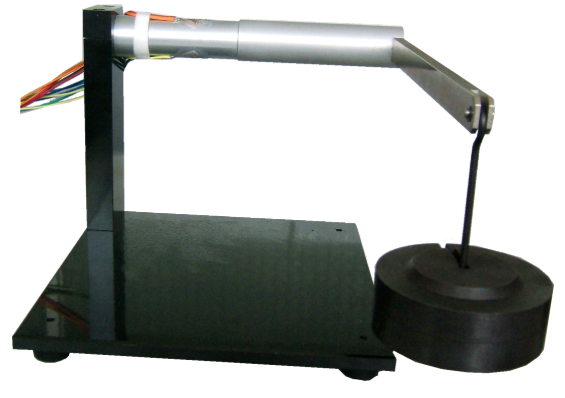

該試驗臺在材力實驗教學中配上電阻應變儀, 可做彎扭組合變形實驗用。采用1:10杠桿比放大,每個砝碼10N,在距試樣左端150mm的截面上可獲得15 Nm的彎矩增量和25 Nm扭矩增量,大扭矩增量為100Nm。試樣為鋼圓管,外徑D=48mm,內徑d=44mm(實驗時要實際測量),全長317mm。機體重量為5公斤。采用砝碼加力,測試穩定、準確,操作簡便,安全可靠,適合1~2人一臺。
組成:綜合試驗臺、測力傳感器、應變片、JM3811A靜態應變儀
