一、概述

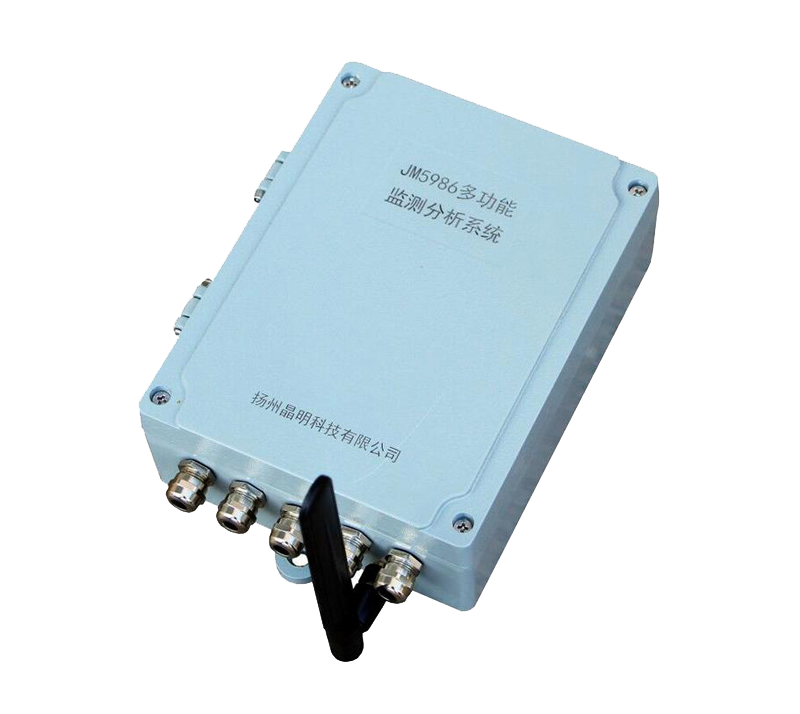

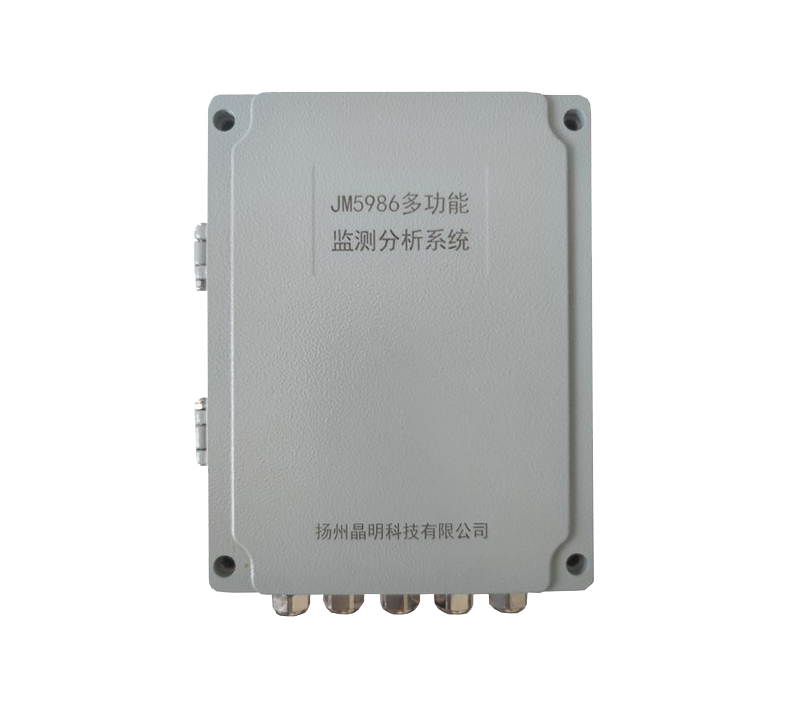

JM5986多功能監測分析系統每個模塊4通道，適用于振弦、電壓、4-20mA電流變送器、溫度、電阻及電阻型傳感器、RS485數字傳感器等測量?jī)?nèi)容長期監測。系統每通道可以獨立設置參數，具有實時采集、定時采集、測量數據存貯、自動休眠、閾值報警等功能。其測量精度高、抗干擾能力強，適應長期運行，內嵌 4G 無線模塊，及高容量鋰電池，可選擇太陽能或交直流充電。
二、應用范圍
?適用于橋梁、房屋等大型結構、工程機械、港口機械等大型設備的運營狀況長期在線監測
?傳感器測點布設較為分散，需要無線遠程實時數據采集的場景
三、系統特點
?可采集振弦、電壓、電流、電阻、開關量、脈沖量、數字量等信號量，測量精度高，系統穩定可靠，具有較強的抗環境電磁干擾和抗工頻干擾的能力

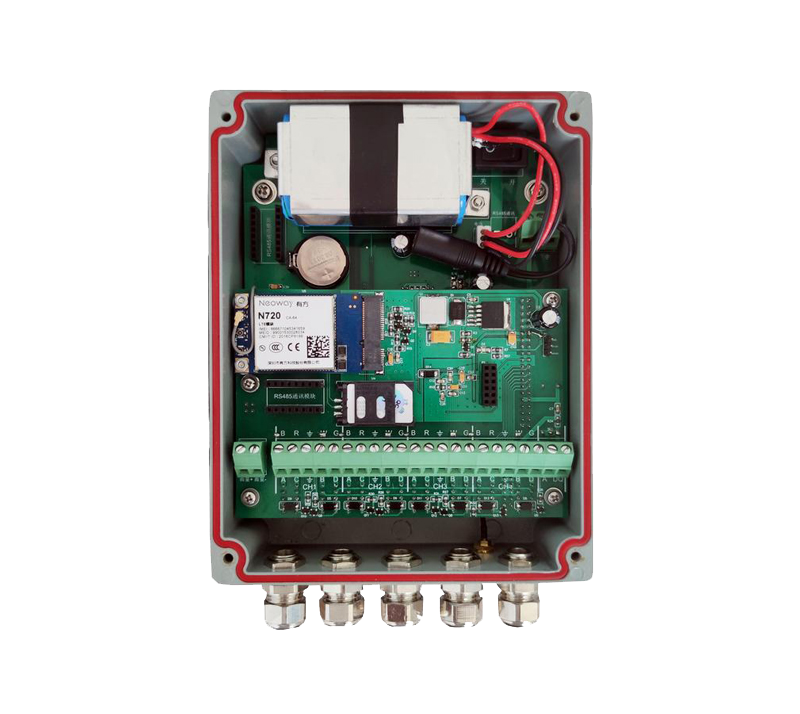

?系統將采集、傳輸、供電功能集成在模塊內，模塊有金屬外殼，可有效防護電磁干擾
?傳輸距離無限，可實現單點和群點的任意組合
?體積小巧，安裝簡便。內設簡易安裝說明，采用綠色接線端子，方便用戶在現場將傳感器與設備連接
?自帶供電管理系統，不采集時進入超低耗電休眠模式，內置電池續航能力強，外接太陽能供電系統，可對電池電量和太陽能板供電電壓實時監測，保證現場供電系統安全可靠
?系統節省了信號傳輸電纜和通訊電纜，測量數據實時上傳云平臺及客戶端網頁，系統組網簡便快捷經濟
?客戶端網頁平臺簡單易操作，主要功能有：在線測量(單次采集，連續采集) 、定時測量、離線測量 、越限報警、數據庫管理(SQL Server 大型網絡數據庫)、成果輸出(表，圖)等
四、系統組成
系統連接示意圖
五、主要性能指標
1.通道數：4
2.橋路類型：全橋、半橋、1/4橋（120Ω應變片無補償）、1/4 橋（公共補償片）、三線制自補償應變片、電壓輸入(熱電偶)、電阻及電阻型傳感器（支持三線制）、4-20mA變送器、振弦、485數字信號等
3.數據傳輸方式：4G
4.采樣速率：根據設置
5.AD位數：24
6.工作模式：在線和離線
7.RS485讀數：標準modbus協議
8.應變量程：±15000με/±30000με/±60000με可設置
9.應變分辨率：0.5με/1με/2με（根據量程）
10.應變測量精度：±0.2% FS±1με
11.電壓量程：±10V、±1.25V、±625mV、±312.5mV、±156.25mV、78.13mV
12.電流量程：0-40mA
13.精度：優于0.3%
14.測溫電阻范圍：10 ～ 200000Ω(支持DS18B20測溫)
15.振弦測量頻率范圍：400-10000Hz
16.頻率分辨率：0.1Hz
17.頻率誤差：±0.01%Rd±0.1Hz

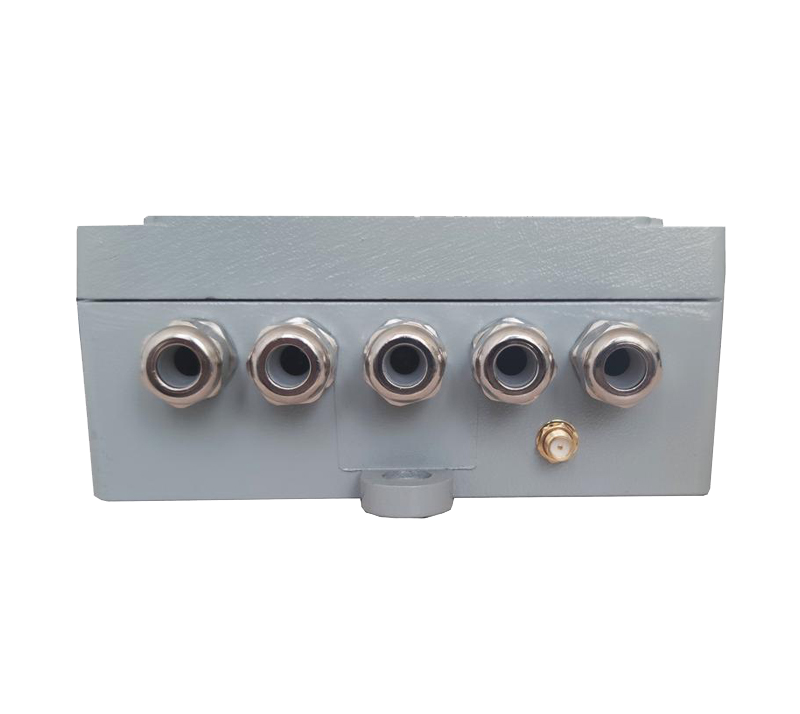

18.通道接口：防水插頭
19.激勵電源：10V、12V、14V、16V可程控切換
20.供電：鋰電池7.4V/6.8Ah
21.充電器：12-32V
22.內置flash：8M
23.安裝固定方式：螺絲固定
24.防護等級：IP67
25.功耗：采集：7.4V/350mA 喚醒：7.4V/40mA 休眠：7.4V/20uA
26.外形尺寸(L*W*H,mm)：180*140*61（不包括防水插座）
27.重量：1.5Kg
